１２の問題点を受け下記のように改造しました。
途中経過ですが，3月２２日にバッテリーを交換してから今日（４月２日）太陽電池からの充電で動いており、一度も補充電が入っておりません。もっとも１日中雨の日が無かったのですが，それでも交換前は１日１回は補充電が入っていたので、いかにバッテリーが弱っていた事か！！
１：バッテリーのパラを止め直列のみにする。その際バッテリーはなるべく大容量にする。経済的な兼ね合い、在庫の具合などで韓国製のATLASのPT200にしました。本当は２１０H５２にしたかったのですが在庫が無かった。ちなみにPT200は210H52の電流容量が若干少ないものの様です。（値段は同じなのに??）ちなみに色々調べ、240H52と言うもっと電流容量のある物もあるが、値段が5千円位高い。
２：電池をそれぞれ独立に充電する。直列にした電池のアンバランス解消の為（何でこんなにアンバランスになるのか、様子を見ている）。各電池の充電開始電圧は11.8Vで開始し、13.8Vで止めるように設定しました。現在は(2011年4月2日)アンバランスになっておりません。（まだ一度も補充電が入っていません）
2011/4/4追記 今日初めて補充電源が入りました。
プラス側マイナス側の電池の補充電の開始電圧は同じにしてあるのですが、今日はマイナス側の補充電が入ってもプラス側は1時間半後にやっと入りました。このせいで、現在プラス側とマイナス側がアンバランスになっております。原因は良くわかりませんが、補充電が働いたほうは電圧が上がりますので、OPアンプにかかる電圧が上昇するのが原因かも（定電圧ICを入れて電圧を安定してもいいのですが）。開始電圧の調整が非常にクリチカルなので別々に充電しないほうがいいかも？もう少し様子を見てみます。
３：補充電電流計は止め充電表示ランプにする。充電電流は判っているのでメーターの必要は無い。
４：使用電流用の検出抵抗はマイナス側に入れる。12:問題点参照
５：OPアンプ用の昇圧は止める。12:問題点参照
６：絶縁タイプのDCDCコンバーターは非絶縁タイプ1個にする（私はわざわざ買い変えるのも無いので絶縁タイプを使っている）。つもりでしたが電圧計の最小桁が不安定のため別々にしてある。
改造後の回路図はここをして下さい。ここを クリックして下さい。

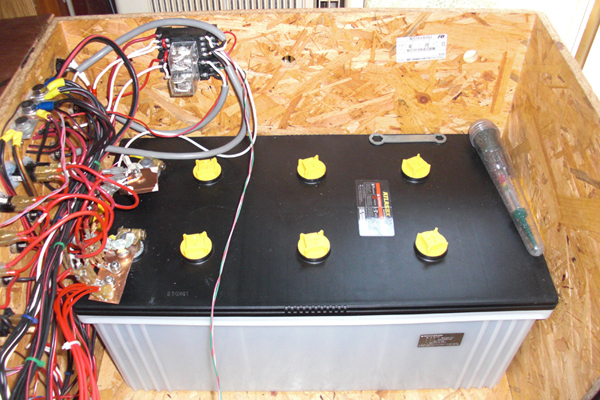

この下にもう一つの電池がある

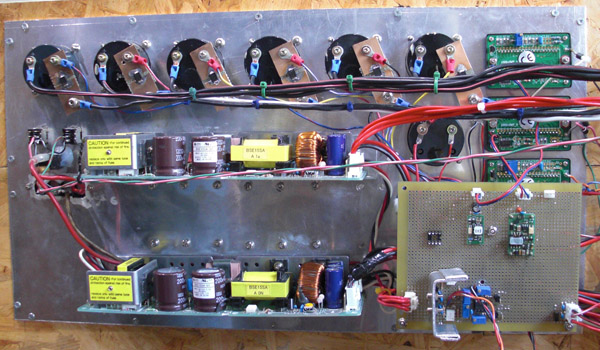

SW電源がかなり熱を持つので、CPU用のヒートシンクを付けてある。

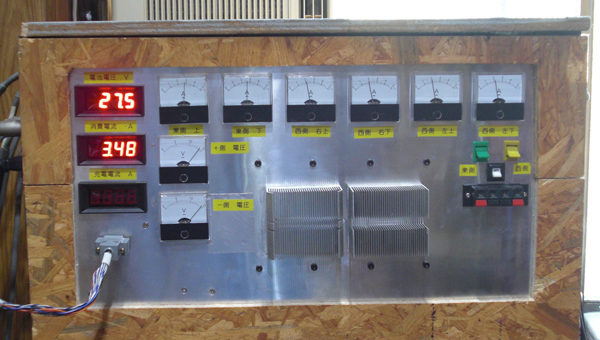

右側の黄色と緑のSWは太陽電池を直列にする手動SW。

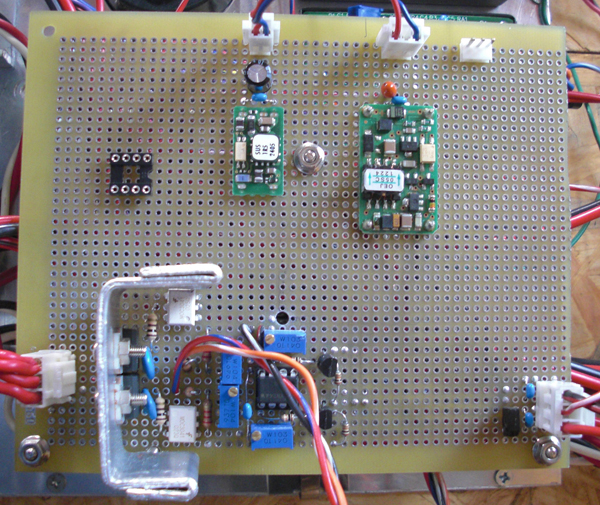

見にくいが電圧計の左にそれぞれの充電表示LEDがついている。
表示が消えているデジタル・メータは使用していない。
SBDには銅版を付け放熱している。又、銅版の間にはガラスプリント基板を接着剤で
付け、強度の補強をしている。

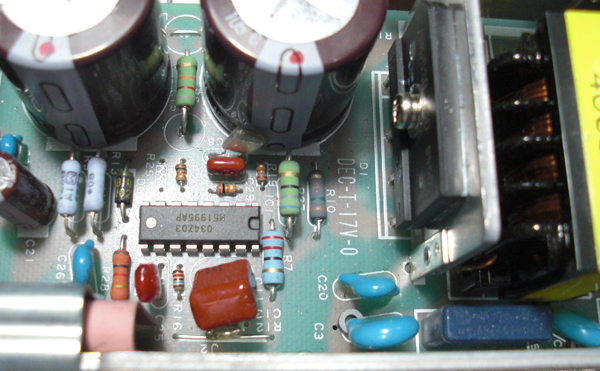

SW電源の過電流保護の為に約１１A強になる様に、R10と並列に３００Ω抵抗を入れる

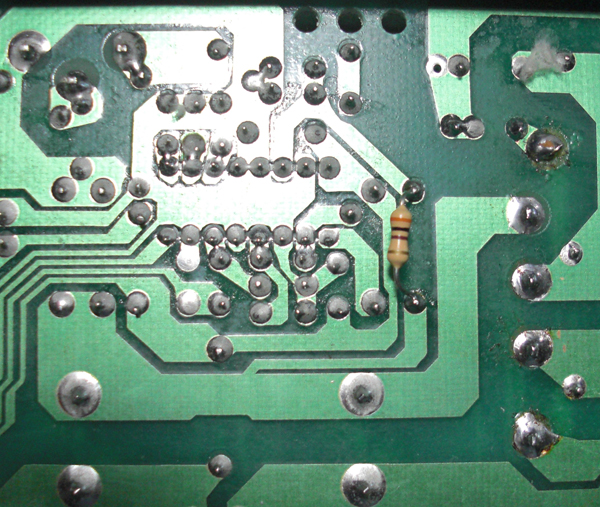

裏側に入れた抵抗
